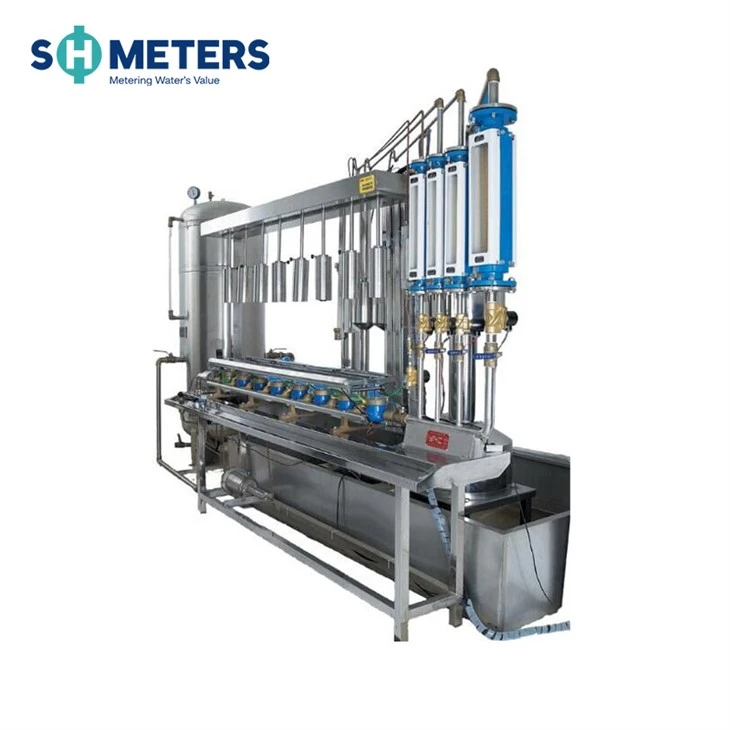

Rankiniai vandens skaitiklių bandymo stendai „Sinlge“ serija

Darbo stalas naudoja hidraulinę sistemą vandens skaitikliui prispausti, kurį galima prispausti arba atleisti per jungiklį. Kiekvieno matuoklio apačioje yra išleidimo vožtuvo jungiklis ir slėgio reguliavimo jungiklis su slėgio{1}}atsparumo tikrinimo funkcija.

Darbastalis ir vamzdynai pagaminti iš 304 nerūdijančio plieno. Tinkami rutuliniai vožtuvai pagaminti iš žalvario

Vandens siurblio funkcija yra tiekti vandenį į slėgį{0}}stabilizuojantį baką ir cirkuliuoti visame bandymų stende. Priklausomai nuo tikrinamų vandens skaitiklių dydžio, kiekvieno tipo bandymų stenduose yra skirtingos galios ir kiekio vandens siurbliai.

Vandens siurblys veikia naudojant 380 V trifazių -fazių maitinimą, o kitų įtampos specifikacijų siurblius galima pritaikyti specialiuose regionuose. Abiejose siurblio pusėse sumontuotos lanksčios jungtys, neleidžiančios darbo metu susidariusios vibracijos persikelti į vandens rezervuarą ir vamzdynus, taip užtikrinant jų tarnavimo laiką.

Matavimo cilindras, dar vadinamas matavimo indu, naudojamas kaip standartinis talpos įtaisas bandymų stende. Priklausomai nuo tikrinamų vandens skaitiklių dydžio, bandymų stende įrengtų matavimo cilindrų talpa ir kiekis atitinkamai skiriasi.

Matavimo cilindras pagamintas iš 304 nerūdijančio plieno su poliruotu paviršiumi ir yra moliūgo formos, sudarytas iš viršutinės ir apatinės dalių.

Kiekvienoje sekcijoje yra stiklinis lygio vamzdelis ir graduota skalė, leidžianti nuskaityti vandens tūrį cilindre, stebint skysčio lygį pagal skalę. Apačioje sumontuotas išleidimo vožtuvas, o matavimo indas ir išleidimo vožtuvas yra integruoti, kad būtų užtikrintas koncentriškumas ir pailgintas tarnavimo laikas

Stiklinis rotometras yra bandymo stendo srauto rodymo įtaisas.

Stikliniu rotometru galima stebėti vandens srautą tikruoju laiku-bandymo vamzdyne.

Priklausomai nuo bandomųjų vandens skaitiklių dydžio, bandymų stende įrengtų stiklinių rotametrų srauto diapazonas ir kiekis atitinkamai skiriasi

Vandens bakas pagamintas iš 304 nerūdijančio plieno. Jo dydis ir talpa skiriasi priklausomai nuo vandens skaitiklių, kurie bandomi ant bandymų stendo, dydžio. Vandens bakas veikia kaip bandymų stendo cirkuliacijos sistemos rezervuaras, o matavimo inde išmatuotas vanduo po bandymo taip pat išleidžiamas atgal į baką.
