DN 15- DN25 Automatinio vandens matuoklio bandymo suolelio ultragarsinis vandens matuoklio aptikimas

Siekiant pagerinti vandens matuoklių gamybos ir matavimo ir matuojančių vartotojų skaitymo efektyvumą ir sumažinti darbo sąnaudas, S . H . matuokliai sukūrė automatinį vandens matuoklio kalibravimo įtaisą vartotojams .. Patikrinimas .

Siųsti užklausą

DN 15- DN25 Automatinio vandens matuoklio bandymo suolelio ultragarsinis vandens matuoklio aptikimas

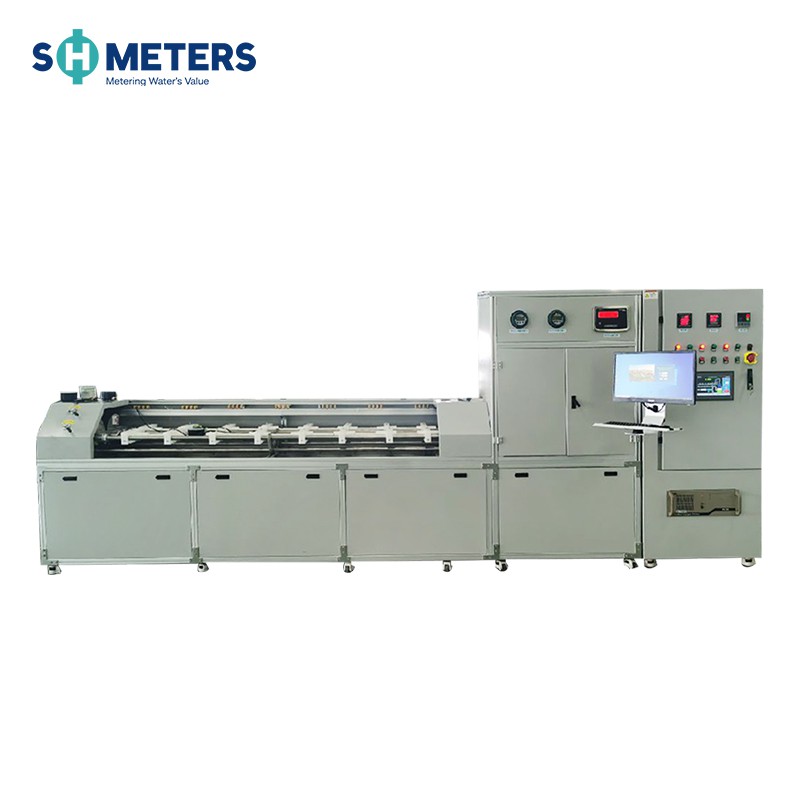

automatic water meter test bench 2

Produkto aprašymas

Daiktas	Vandens matuoklio bandymo suoliukas
Medžiaga	Nerūdijantis plienas
Tipas	Visiškai automatinis
Modelis	Sha 25- p -1
Moq	1 rinkinys
Savybės	Visas automatizavimas, mažas tūris, didelis efektyvumas, energijos taupymas, įskaitant vandenį, elektros energiją ir darbo jėgą .
Funkcija	Vandens matuoklio bandymas
Dydis suskambo	Dn15mm ~ dn25mm (1/2 '' ~ 1-1} /2 ') vandens matuoklis
Garantija	1 metai

Produkto techninis

Įrenginio ﬂ ow diapazonas	(2-8000)L/h
Įrenginio neapibrėžtumas	Mažiau arba lygus 0,2%(k =2)
Slėgio diapazonas	0- 1.6 mpa
Aplinkos temperatūra	15- 25 laipsnis
Santykinė drėgmė	45% -75%
Atmosferos slėgis	(86-106) kpa
Darbo stresas	0- 1.6 mpa
Aptarnavimo įtampa	400 V ± 5% 50Hz
Kraujavimo slėgis	3.5-6 barai
Įrangos galia	Vandens siurblys 1,8kW stūmoklis 3kW šildymas 6kW (neprivaloma)
Tikrinimo lentelės kiekis	DN15: 10PCS, DN20: 8PCS, DN25: 6PCS, galite tinkinti dvigubai linijai
Matmenys	5800 mm 1500 mm 2500 mm
Modelis	Sha 25- p -1
Pagrindinis standartas	Stūmoklis + elektroninė skalė
Srauto diapazonas (m³/h)	0.002-8
Vandens siurblys	Grundfos
Maksimalus darbinis slėgis (juosta)	16
Apžiūrima lentelės ilgis	DN15 (165 mm), DN20 (195 mm), DN25 (225 mm) Kitas ilgis galėtų būti pritaikytas)
Stūmoklio specifikacijos	22L tomas, skiriamoji geba 0,036 ml, slėgis PN16, „Panasonic Servo“ diskas
Elektroninė skalė	Mettler Toledo, 120 kg . 6000 e
Svėrimo konteineris	120L
Elektromagnetinis ﬂ owmetras	Yokogawa axg, 1+ dn 2.5+1*dn25
Komutatorius	DN25
Temperatūros jutiklis	PT100, tikslumo A klasė, įdiegta tiek įleidimo, tiek lizde
Slėgio jutiklis	Tikslumas 0,5% įdiegtas tiek įleidimo angoje, tiek lizde
Bandymo metodas	Pradėti sustabdyti metodą/komutatoriaus metodą
Signalo sąsaja yra standartinė	Pulsas / MBUS / RS485 / Vaizdo įsigijimas / Lazerio jutiklis
Įrangos galia	380 V, 50Hz, 3 fazės 5Wire galia, 10 kW (didžiausia galia)
Kita galia	Grynas vanduo /6 barų oro slėgis

1water meter test bench picture

Įrenginio naudojimas:
Jis tinka skaitiklio kalibravimui, matuoklio tikrinimui ir DN15, DN20 ir DN25 kalibro vandens matuoklių modeliavimui;
Taikymo scenarijus
Jis tinka vandens matuoklių gamintojams, matavimo ir tikrinimo įstaigoms ir tt .

1. standartinis įrenginio tipas:
Naudojant smulkiai sumaltus hidraulinius cilindrus, pasižymi aukšto tikslumo, gero segmentinių tūrio tiesiškumo savybėmis ir gerą konsistenciją, todėl momentinis srauto metodo aptikimas yra įmanomas, taip sutaupydamas vandens tūrį ir labai pagerina aptikimo efektyvumą;
2. konstrukcinė medžiaga: aukšto lygio pramoninio aliuminio profilis ir 304 nerūdijančio plieno mišrios struktūros, graži išvaizda ir patvari;
3. Automatinis valdymas: Norėdami valdyti „Servo“ variklio greitį, naudokite įmonės savarankiškai sukurtą valdiklį, o paskui važiuokite rutulinio varžtą, kad pastumtumėte stūmoklį į priekį, kad būtų sukurtas tikslinis srautas, kuris pasižymi tiksliu ir stabilaus taikinio srauto savybėmis, lengvai ir greitai sureguliuoti;
4. Nuolatinis aptikimas: aptikus ultragarso vandens matuoklio kelis srauto taškus, sistema automatiškai sureguliuos variklio greitį, kad pakeistų aptikimo srautą pagal vartotojo nustatymus ir atliks nepertraukiamą kiekvieno srauto taško aptikimą;
5. mėginių ėmimo metodas: infraraudonųjų spindulių įsigijimo sąsaja, realaus laiko komunikacija;
6. Ryšio metodas: pramoninis RS -485 ryšio sąsaja naudojama norint susisiekti su pramoniniu valdymo kompiuteriu, o duomenų perdavimas yra greitas, stabilus ir patikimas;
7. pagrindinio kompiuterio programinė įranga: visa sistema realizuoja automatinį aptikimą, kontroliuojant pagrindinio kompiuterio programinę įrangą, sąsaja yra aiški ir graži, o operacija yra lengva . Testo duomenų ir analizės duomenų rezultatai gali tiesiogiai generuoti „Excel“ lenteles, kurios yra patogios saugojant ir žiūrėdami;
8. Apsauga nuo saugos: visiškas maitinimo šaltinis, nuotėkio apsauga, variklio perkrovos apsauga, mechaninė kieta riba, vamzdyno per didelio slėgio apsauga ir oro šaltinio apsauga nuo įtampos;
