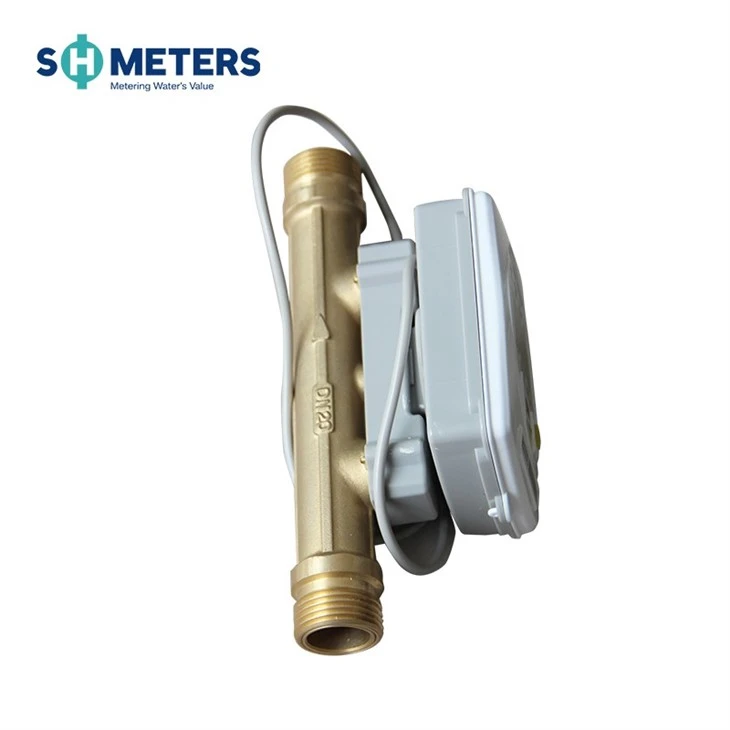

Produkto aprašymas

Nėra judančių dalių, didelis tikslumas ilgus metus. Srauto jutiklyje nėra judančių komponentų, venkite ilgalaikio mechaninių dalių dilimo, dėl kurio gali būti netikslūs matavimai ir skaitiklis gali sugesti. Toks dizainas taip pat yra atsparus nešvarumams, todėl jokie patikrinimai ir priežiūra yra nemokami.

product-790-380

Produkto savybės

Mažas paleidimo greitis (5L/h), leidžia tiksliai išmatuoti;
Srauto greitis mažas – 12,5 l/h;
Dinaminis diapazonas (Q3/Q1) siekia 200:1;
Nėra mechaninių judančių dalių, nesusidėvėjimo, ilgas tarnavimo laikas;
Žemo slėgio praradimas;
Išmatuojamas srautas;
Didelis matavimo dažnis;
Infraraudonųjų spindulių fotoelektrinė skaitymo sąsaja;
Talpinis prisilietimas;
Baterija ER26500 8500mAh;
Medžiaga: 58 varis, ABS derva;
Galima montuoti bet kurioje vietoje;
Skamba kaip žadintuvas, kai patenka oras;
Palaiko RS485 Modbus/LoRa/LoRaWAN/NB-IOT, tinka montuoti lauke;
IP68 apsaugos lygis;
Duomenys nebus prarasti net išjungus maitinimą. Duomenys saugomi daugiau nei 10 metų, automatiškai išsaugomi 23 mėnesių istoriniai duomenys;
Techniniai duomenys atitinka tarptautinį standartą ISO4064;
Įgytas ISO9001 sertifikatas;
Garantinis laikotarpis: 2 metai.

Techninis parametras

Nominalus skersmuo (mm)	15	20	25	32	40
Perkrovos srautas Q4 (m/h)	3.125	5	7.875	12.5	20
Nuolatinis srautas Q3 (m3/h)	2.5	4	6.3	10	16
Pereinamasis srautas Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimalus srautas Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Paleidimo srautas (m3/h)	0.005	0.005	0.008	0.01	0.015
Maksimalus srautas	999999.999
Matavimo diapazonas	Q3 / Q1, R200 / (R250 tinkinamas)
Tikslumo klasė	2 klasė
Slėgio praradimo klasė	Mažesnis arba lygus 0.04 MPa
Darbinis slėgis	1,6 MPa
Temperatūros klasė	T30/T50
Temperatūros diapazonas	(5 ~ 55) laipsnis
Laikymo temperatūra	-20~60 laipsnių
Aplinkos klasė	B klasė
Elektromagnetinė klasė	E1
Maitinimas	Integruota ličio baterija DC 3,6V
Baterijos veikimo laikas	8-10 metų
Baterijos talpa	8500 mAh
Energijos suvartojimas	10μA
Montavimo padėtis	Bet koks kampas
Ekranas	LCD, 8 skaitmenys papildomi simboliai
Montavimo žingsnis	U10/D5
Ryšio sąsaja	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Apsaugos klasė	IP68

Diegimo pranešimai

Prieš montuodami praplaukite vamzdžius, kad į juos nepatektų pašalinių medžiagų, tokių kaip žvyras;
Prieš vandens skaitiklį sumontuokite vožtuvus ir filtrus;
Montuodami nelieskite elektrinių komponentų ir netraukite laidų, kad nesugadintumėte;
Jei vandens skaitiklis sumontuotas horizontaliai arba pakreiptas, ultragarsinį srauto zondą montuokite horizontaliai ant vamzdžio. Jei jis sumontuotas vertikaliai, įsitikinkite, kad vandens srautas yra iš apačios į viršų;
Montuodami atkreipkite dėmesį, kad vamzdžio rodyklės kryptis turi atitikti vandens tekėjimo kryptį;
Jungties tarpiklis turi būti sumontuotas teisingai, kad būtų išvengta nesutapimų ir vandens užsikimšimo, o tai turės įtakos vandens skaitiklio tikslumui;
Nemontuokite vandens skaitiklio ten, kur jį gali paveikti stipri mechaninė vibracija. Speciali pastaba:

1. Priežiūros metu rekomenduojama prieš vandens skaitiklį įrengti įjungimo vožtuvą ir filtrą, o po vandens skaitiklio įrengti išjungimo vožtuvą. Prieš vandens skaitiklį ir po jo turi būti sumontuoti atbuliniai vožtuvai, kad būtų išvengta atgalinio srauto.

Prieš naudojant šį vandens skaitiklį, vamzdis turi būti užpildytas vandeniu. To nepadarius, matavimai gali būti netikslūs arba neįmanomi;
Montuojant vandens skaitiklį, prieš vandens skaitiklį reikia rezervuoti DN*10 ilgį. Arba reikia užtikrinti DN*5 ilgį už vandens skaitiklio;
Vandens skaitiklis atnaujina ekraną ir nuskaito vandens skaitiklio vertę (įskaitant pradinę ir pabaigos vertę) kas 4 sekundes;
Bandydami vandens skaitiklį, uždarę vožtuvą palaukite bent 4 sekundes. Priešingu atveju gali būti paveikti tyrimo rezultatai;
Bandydami ir naudodami įsitikinkite, kad terpės srautas atitinka vandens skaitiklio srauto diapazoną. Priešingu atveju vandens skaitiklis gali būti pažeistas;
Jei naudojimo metu atsiranda gedimas (pvz., neteisingas matavimas), nedelsdami kreipkitės į atitinkamą valdymo skyrių ir patys netaisykite;
Ant šio gaminio yra priklijuotas vienkartinis irimą stabdantis lipdukas, kurį nuimti gali tik tam paskirti darbuotojai. Priešingu atveju negalėsite mėgautis nemokamu aptarnavimu po pardavimo.
