Produkto aprašymas

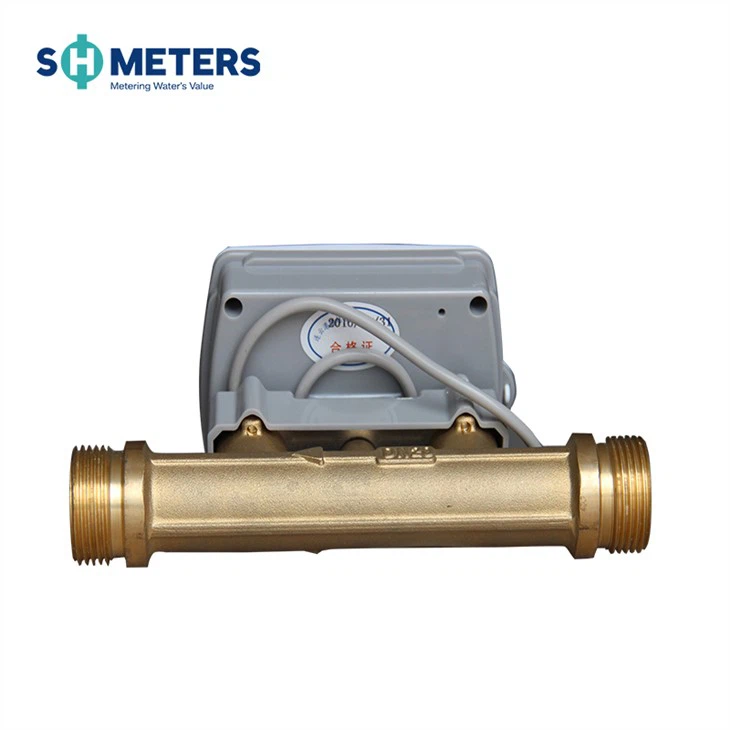

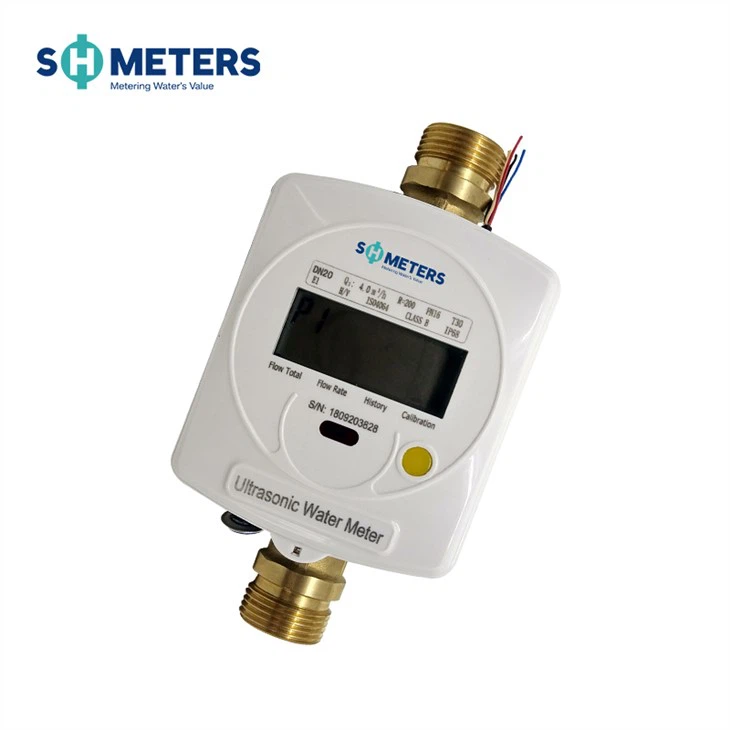

ultrasonic water meter description

Mūsų ultragarsinis vandens skaitiklis neturi judančių dalių, o tikslumas daugelį metų. Srauto jutiklyje nėra judančių komponentų, venkite ilgalaikio-mechaninių dalių dilimo, dėl kurio gali būti netikslūs matavimai ir skaitiklis gali sugesti. Toks dizainas taip pat yra atsparus nešvarumams, todėl jokie patikrinimai ir priežiūra yra nemokami-.

techninis parametras

Nominalus skersmuo (mm)	15	20	25	32	40
Perkrovos srautas Q4 (m/h)	3.125	5	7.875	12.5	20
Nuolatinis srautas Q3 (m3/h)	2.5	4	6.3	10	16
Pereinamasis srautas Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimalus srautas Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Pradinis-srautas (m3/val.)	0.005	0.005	0.008	0.01	0.015
Maksimalus srautas	999999.999
Matavimo diapazonas	Q3 / Q1, R200 / (R250 tinkinamas)
Tikslumo klasė	2 klasė
Slėgio praradimo klasė	Mažesnis arba lygus 0,04 MPa
Darbinis slėgis	1,6 MPa
Temperatūros klasė	T30/T50
Temperatūros diapazonas	(5~55) laipsnis
Laikymo temperatūra	-20-60 laipsnių
Aplinkos klasė	B klasė
Elektromagnetinė klasė	E1
Maitinimas	Įmontuota{0}}ličio baterija DC 3,6 V
Baterijos veikimo laikas	8-10 metų
Baterijos talpa	8500 mAh
Energijos suvartojimas	10μA
Montavimo padėtis	Bet koks kampas
Ekranas	LCD, 8 skaitmenys papildomi simboliai
Montavimo žingsnis	U10/D5
Ryšio sąsaja	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Apsaugos klasė	IP68

montavimo pranešimai

Prieš montuodami praplaukite vamzdžius, kad išvengtumėte žvyro ir kitų pašalinių objektų;
Prieš vandens skaitiklį sumontuokite vožtuvą ir filtrą;
Nelieskite elektros dalies ir netraukite laidų, kad nesugadintumėte montavimo metu;
Kai vandens skaitiklis montuojamas horizontaliai arba pasvirusiu būdu, ultragarsinis srauto zondas ant vamzdžių turi būti dedamas horizontaliai, o įrengus vertikaliai, įsitikinkite, kad vanduo teka iš apačios į viršų;
Atkreipkite dėmesį, kad rodyklės kryptis ant vamzdžio turi atitikti vandens srauto kryptį montavimo metu;
Sujungimo poveržlė turi būti sumontuota teisingai, kad būtų išvengta netinkamai išlygiuotos poveržlės, kuri neužblokuotų vandens ir nepakenktų vandens skaitiklio tikslumui;
Vandens skaitiklis neturi būti montuojamas vietoje, kurią gali paveikti stipri mechaninė vibracija; Specialūs pranešimai:
1. Prieš vandens skaitiklį būtinai įdėkite įjungimo-išjungimo vožtuvą ir filtrą, o po jo rekomenduojama įjungti kitą įjungimo{2}}išjungimo vožtuvą, kad būtų atlikta techninė priežiūra. Norint išvengti atbulinio srauto, prieš arba už vandens skaitiklio turi būti įrengtas atbulinis vožtuvas.

ultrasonic water meter installation 1

Prieš naudojant šį vandens skaitiklį, vamzdis turi būti pripildytas vandens, antraip bus netikslūs ar net netikslūs{0}}matavimas;
Montuojant vandens skaitiklį reikia rezervuoti DN*10 ilgį prieš vandens skaitiklį. Arba reikėtų rezervuoti DN*5 ilgį už vandens skaitiklio;
Vandens skaitiklis turi atnaujinti ekraną kas 4 s ir nuskaityti vandens skaitiklį (įskaitant pradinę ir galinę vertę) bent po 4 s po to, kai uždaromas vožtuvas, kai tikrinamas vandens skaitiklis, priešingu atveju gali būti paveikti bandymo rezultatai;
Bandymo ir naudojimo metu įsitikinkite, kad terpės srautas yra vandens skaitiklio srauto diapazone, nes priešingu atveju vandens skaitiklis gali būti pažeistas;
Naudojimo metu atsiradus gedimui (pvz., sugedo matavimas ir pan.), nedelsdami kreipkitės į atitinkamą valdymo skyrių ir patys netaisykite;
Produktas sukurtas su vienkartine anti{0} išmontavimo sandarikliu, kurį gali nuimti tik paskirtas personalas arba kitu atveju jam netaikoma nemokama po{1}}pardavimo paslauga.
