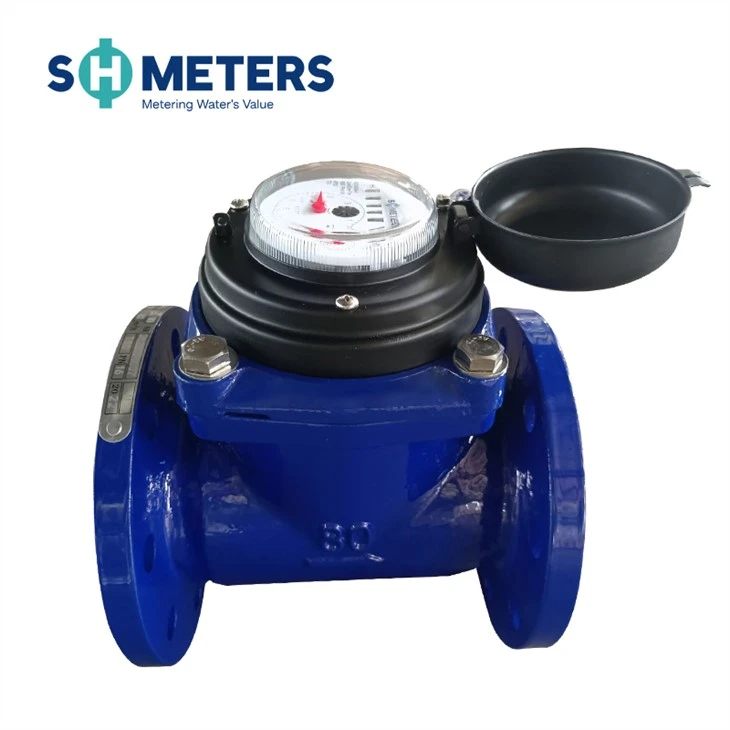

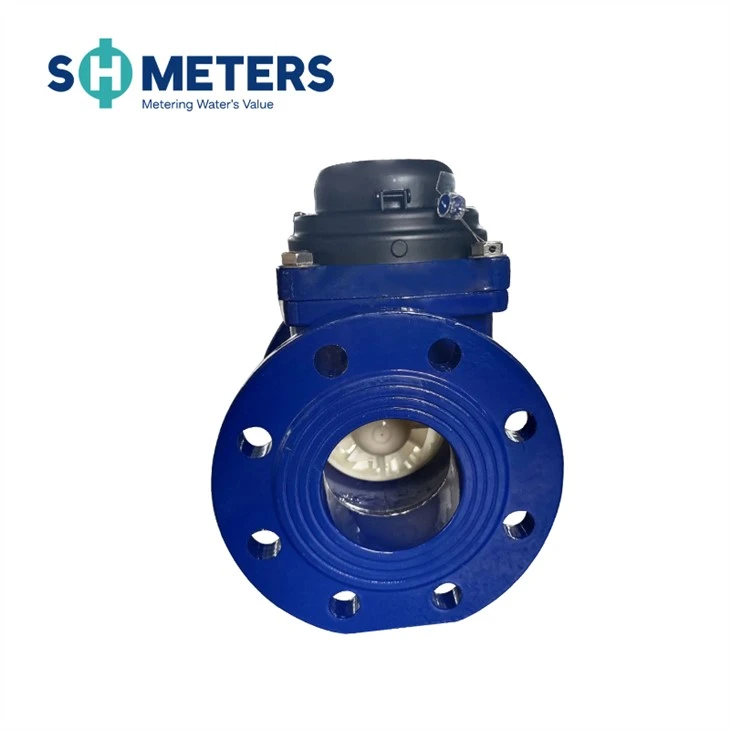

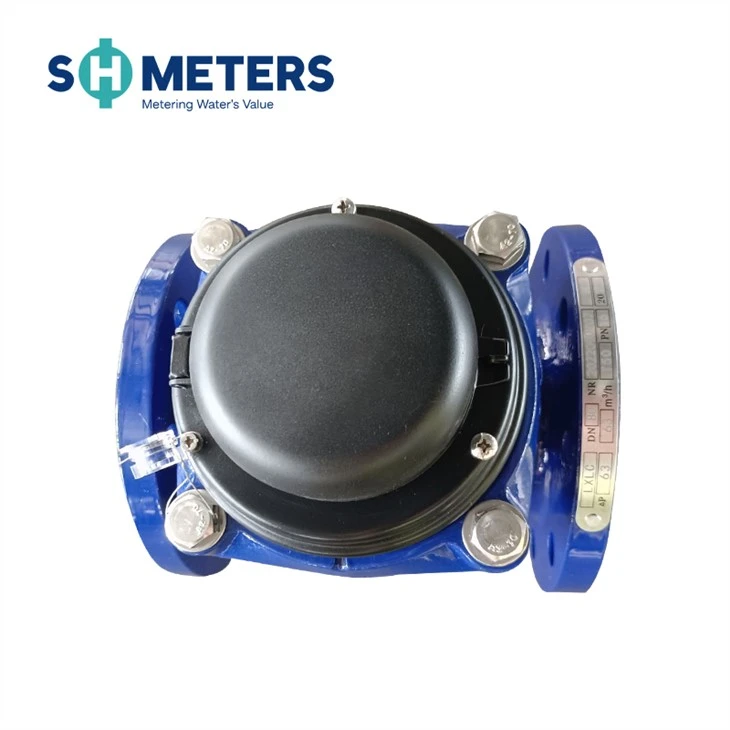

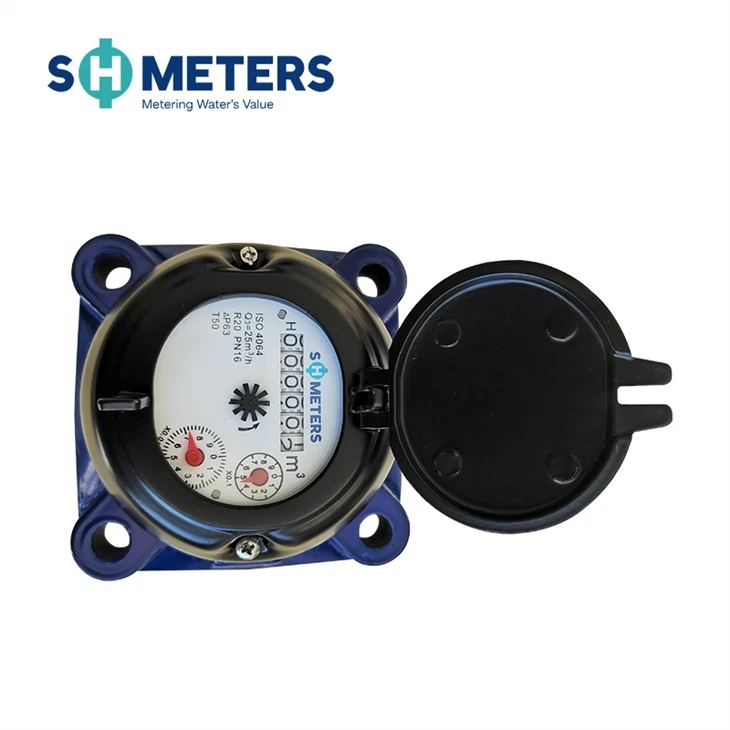

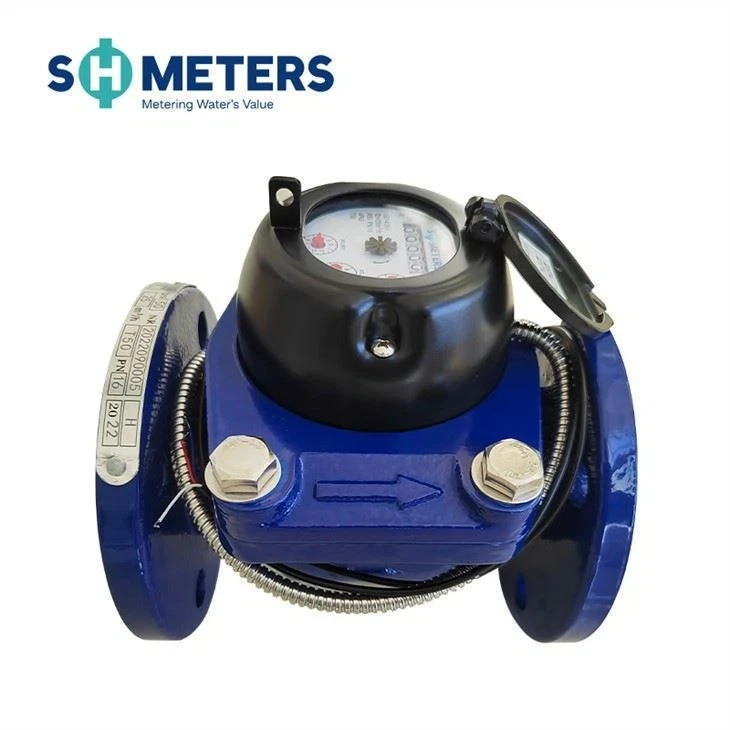

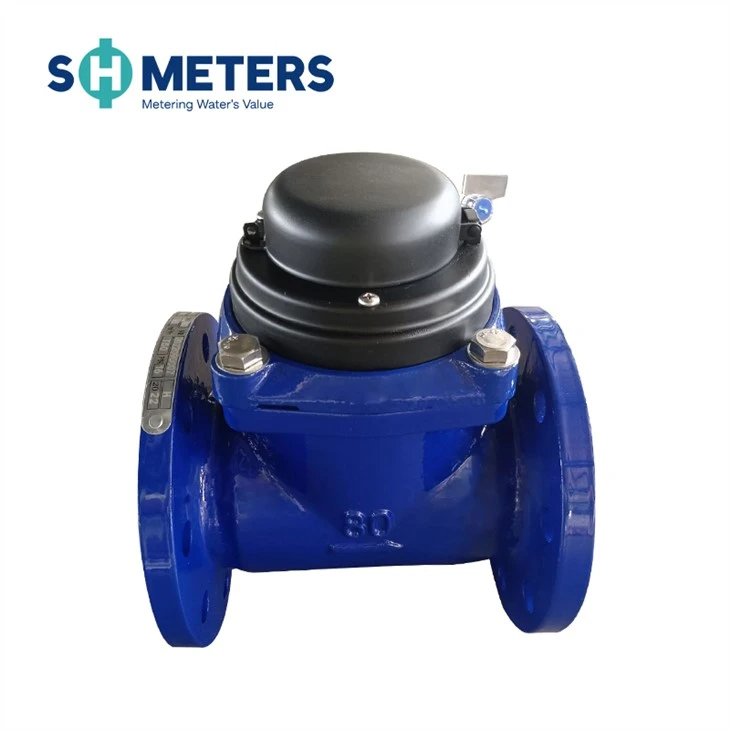

B klasės pramoninis mechaninis vandens skaitiklis, impulsų išvesties Woltman vandens srauto matuoklis

Nuimama elemento konstrukcija, lengvas montavimas ir priežiūra, universaliam naudojimui šiame diapazone skirtas registras, nuimamas nenuimant skaitiklio nuo vamzdyno.Sausas ciferblatas, Magnetinės pavaros jautrumo veiksmas, nedidelis slėgio nuostolis Vakuuminis užsandarintas registratorius užtikrina, kad ciferblatas nebūtų rūko ir išliks aiškus. ilgalaikėje perspektyvoje

Siųsti užklausą

title

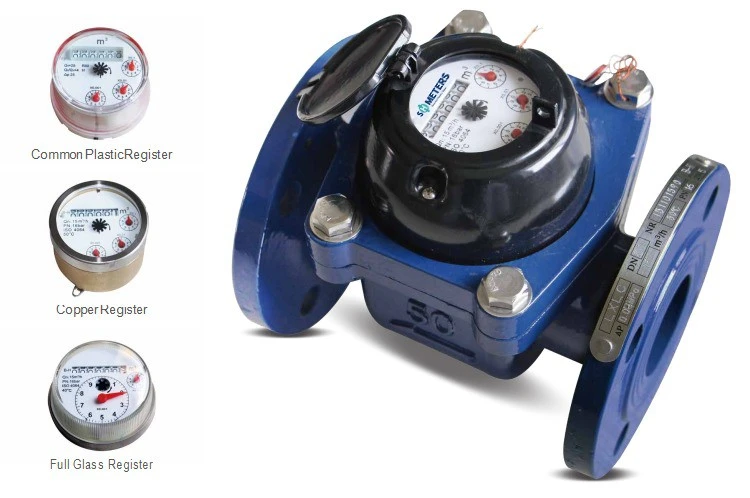

woltman water meter and register

Taikymas

Šalto (karšto) vandens, praeinančio vamzdynu, tūrio matavimas. Vandens skaitiklis naudojamas namams ar butams.

Savybės

Nuimama elemento konstrukcija, lengvas montavimas ir priežiūra, universaliam naudojimui skirtas registras šiame diapazone, nuimamas nenuimant skaitiklio iš dujotiekio.

Sausas ratukas, magnetinės pavaros jautrumo veiksmas, nedidelis slėgio praradimas.

Vakuuminis užsandarintas registras užtikrina, kad ciferblatas nebūtų rasojęs ir išliks aiškus ilgai tarnaujant.

Parinktos aukštos kokybės medžiagos, užtikrinančios pastovias ir patikimas charakteristikas.

Techniniai duomenys atitinka tarptautinį ISO 4064 standartą.

Su dideliu tikslumu.

Produkto priedai yra jungtys, filtrai, jungčių priedai, vamzdžių priedai, flanšas, filtras.

Pasirenkamos funkcijos

Plastikinis registras, varinis registras ir viso stiklo registras;

Tikslumas: R=b klasė;

Dydis:DN50-DN300;

grumstas / karštas vanduo;

Nendrinio jungiklio galimybė;

Flanšo standartą galima pasirinkti;

Galima pasirinkti 360 laipsnių pasukimą;

Galima pasirinkti ketaus, kaliojo ketaus, nerūdijančio plieno, GG25, GG50, SS304, SS316 korpusą;

Korpuso ir dangtelio spalvą galima keisti;

Pateikite impulsų išvestį.

Darbo būklė

Vandens temperatūra: {{0}},1 laipsnio -50 laipsnio (0,1 laipsnio -90 laipsnio karšto vandens skaitikliui)

Vandens slėgis: PN10/16/25

Didžiausios leistinos klaidos

apatinėje zonoje nuo qmin imtinai iki, bet neįskaitant qt yra ±5 %

viršutinėje zonoje nuo qt imtinai iki qs imtinai yra ±2 % (± 3 % karšto vandens skaitikliui)

Class b mechanical pulse output woltman water flow meter

Matmenys

Class b mechanical pulse output woltman water flow meter

Tipas	Dydis	Ilgis	Aukštis	Jungiamasis flanšas
Tipas	Mm			D1 Išorinis skersmuo	D2 varžto apskritimo skersmuo	Sujungimo varžtai (nM)
LX;C-50	50	200	214	165	125	4-M16
LXLC-65	65	200	224	185	145	4-M16
LXLC-80	80	225	279	200	160	8-M16
LXLC-100	100	250	289	220	180	8-M16
LXLC-125	125	250	299	250	210	8-M16
LXLC-150	150	300	319	285	240	8-M20
LXLC-200	200	350	346	340	295	{{0}}M20 (1.0DE)
LXLC-200	200	350	346	340	295	12-M20 (1,6 MPa)
LXLC-250	250	450	434	395 (1.0MPa)	35 0(1,0 MPa)	{{0}}M20 (1,0 MPa)
LXLC-250	250	450	434	405 (1,6 MPa)	355 (1,6 MPa)	12-M24 (1,6 MPa)
LXLC-300	300	500	459	445 (1.0MPa)	400 (1,0 MPa)	{{0}}M20 (1,0 MPa)
LXLC-300	300	500	459	460 (1,6 MPa)	410 (1,6 MPa)	12-M24 (1,6 MPa)

Pastaba: Flanšo matmenys atitinka ISO7005-1:1988 standartą. Flanšo standartą galima pritaikyti. Taip pat priimamas specialių reikalavimų gaminių užsakymas

Pulso padėtis

Dydis	Pulso padėtis
DN15-65	10/100/1000L/impulsas
DN80-200	100/1000L/impulsas
DN250-300	1000L/impulsas

Slėgio praradimo kreivė

Class b mechanical pulse output woltman water flow meter

Srauto technikos specifikacija

Nominalus srautas	Maksimalus srautas Q4	Nuolatinis srautas Q3	Q3/Q1	Q2/Q1	Pereinamasis srautas Q2	Minimalus srautas Q1	Minimalus skaitymas		Maksimalus skaitymas
							Pilnas stiklo sandariklis	Bendrasis antspaudas	Pilnas stiklo sandariklis	Bendrasis antspaudas
DN	m³/h				m³/h		m³
50	31.3	25	50	1.6	0.8	0.5	0.0005	0.0002	999,999	999,999
				4	2
65	50	40	50	1.6	1.3	0.8	0.0005	0.0002	999,999	999,999
				4	3.2
80	78.8	63	50	1.6	2	1.3	0.002	0.002	999,999	9,999,999
				4	5
100	125	100	50	1.6	3.2	2	0.002	0.002	999,999	9,999,999
				4	8
125	200	160	50	1.6	4	3.2	0.002	0.002	999,999	9,999,999
				4	12.8
150	312.5	250	50	1.6	8	5	0.002	0.002	999,999	9,999,999
				4	20
200	500	400	50	1.6	12.8	8	0.002	0.002	999,999	9,999,999
				4	32
250	787.5	630	25	1.6	40.3	25.2	0.02	0.02	9,999,999	99,999,999
				4	100.8
300	1250	1000	25	1.6	64	40	0.02	0.02	9,999,999	99,999,999
				4	160

Dviejų nendrinių jungiklių sistemos veikimo aprašymas

Class b mechanical pulse output woltman water flow meter

Žr. toliau pateiktą dviejų nendrinių jungiklių sistemos schemą, du nendrinius jungiklius atitinkamai įjungtų arba išjungtų magnetas, pritvirtintas prie rodyklės arba krumpliaračio, kai jis veikia registre, bet niekada neįjungtas tuo pačiu metu, nebent užpuls išorinis magnetas

Du nendriniai jungikliai įjungia du "ON" ir du "OFF" viename rodyklės rate arba pavara reiškia vieną signalo išvestį, šis principas neleidžia prarasti arba perskaičiuoti signalo išvestį dėl jungiklių judesio ar vamzdžio vibravimo, todėl užtikrina signalo išvesties patikimumą

Garantija

Visiems skaitikliams bus suteikiama vienerių (1) metų garantija dėl gamybos ir medžiagų defektų nuo priėmimo datos. Sugedę skaitikliai arba dalys, aptiktos per šį laikotarpį, turi būti nemokamai pakeistos grąžinus į SHMeters.
