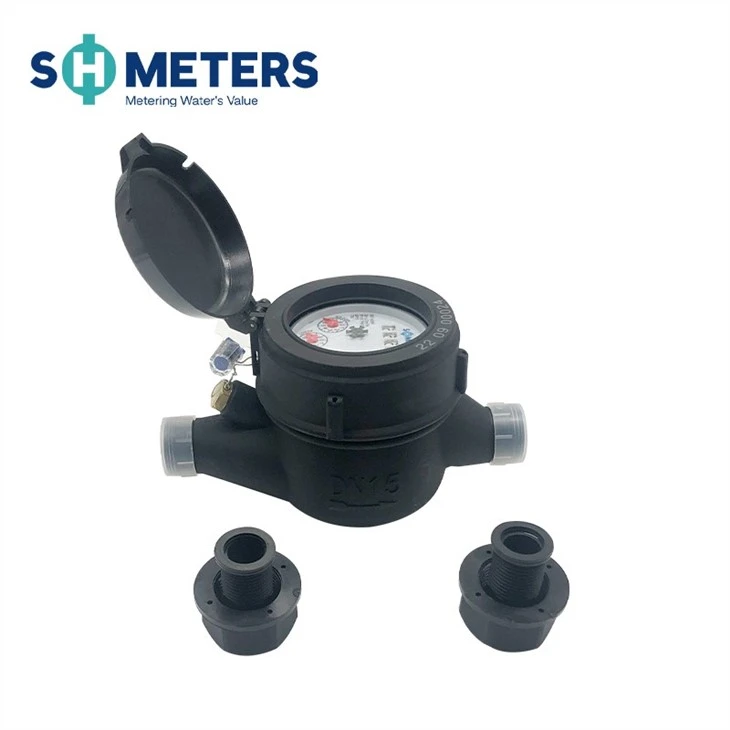

MULTI-JET TIPAS
Plastikiniai kūno vandens skaitikliai su sausu ratu
Taikymas
Vamzdynu pratekančio šalto (karšto) vandens tūrio matavimas. Vandens skaitiklis naudojamas namams, komercinėms, savivaldybėms, vamzdynams
funkcijos
· Magnetinė pavara, mažesnis perdavimo pasipriešinimas.
·Magnetinis ekranas, skirtas išorinei magnetinio lauko apsaugai.
· Užsandarintas sausas registras užtikrina ilgalaikį aiškų skaitymą.
·Išorinis reguliavimo įtaisas.
Priedai: 2 vnt movos, 2 vnt movos veržlės ir 2 vnt poveržlės.
· Su dideliu tikslumu
· Skirta naudoti horizontaliai
· Priedai: koštuvas, sukamasis stūmoklis, jungties valdiklis, jungties jungtis
Pasirenkamos funkcijos
·Registruotas sandarus tipas: Sausas tipas; Pusiau sausas tipas; Super sausas tipas.
·Tikslumas: R=80 ; 100; 125; 160;b klasė;c klasė.
· Dydis: 15 ~ 50 mm.
·Saltas vanduo.
·Vienakryptis vožtuvas.
· Nendrinio jungiklio parinktis.
· Galimi keli ilgiai ir jungtys pagal pageidavimą.
·Sriegio galo tipas: BSP / NPT.
·Medžiagos: plastikas
· Plastikinis darbinis slėgis: PN10 (10bar)
· Pateikite impulsų išvestį / rs485 modbus / laidinį nuotolinį / impulsų skirstytuvą / impulsų skaitymo ekraną
Didžiausia leistina klaida
·Apatinėje zonoje nuo qmin imtinai iki, bet neįskaitant qt yra ±5 proc.
· Viršutinėje zonoje nuo qt imtinai iki qs imtinai yra ±2 procentai ; ±3 proc. karšto vandens skaitikliui.
Standartų laikymasis
Techniniai duomenys atitinka tarptautinį ISO 4064 standartą.
Darbo sąlygos
·Vandens temperatūra: 0.1 laipsnis ~50 laipsnių šalto vandens skaitikliui.
· Vandens slėgis: mažesnis arba lygus 1,6 MPa (16 barų).
Bendras dydis ir svoris
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Dydis (colis) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Ilgis (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Plotis (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Aukštis (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Jungiamasis siūlas D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flanšo galas |
| Svoris (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Techniniai duomenys
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Dydis (colis) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Maks. nuskaitymas (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. skaitymas (litras) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Maksimalus slėgis (baras) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Slėgio praradimas | 63 | ||||||
| Maksimali temperatūra | T=50/90 | ||||||
| Impulso išvesties parinktis | Vmaks{0}}V | ||||||
| Maksimalus =100mA | |||||||
| Pmax=2W | |||||||
Impulso išvesties parinktis
Garantija
Visiems skaitikliams bus suteikta vienerių (1) metų garantija dėl gamybos ir medžiagų defektų nuo priėmimo datos. Sugedę skaitikliai arba dalys, aptiktos per šį laikotarpį, grąžinamos į SHMeters nemokamai
